产品用途

JR28系列热过载继电器用于交流50Hz (或60Hz )，额定工作电压至660V的电路中， 用作交流电动机的过载和断相保护。

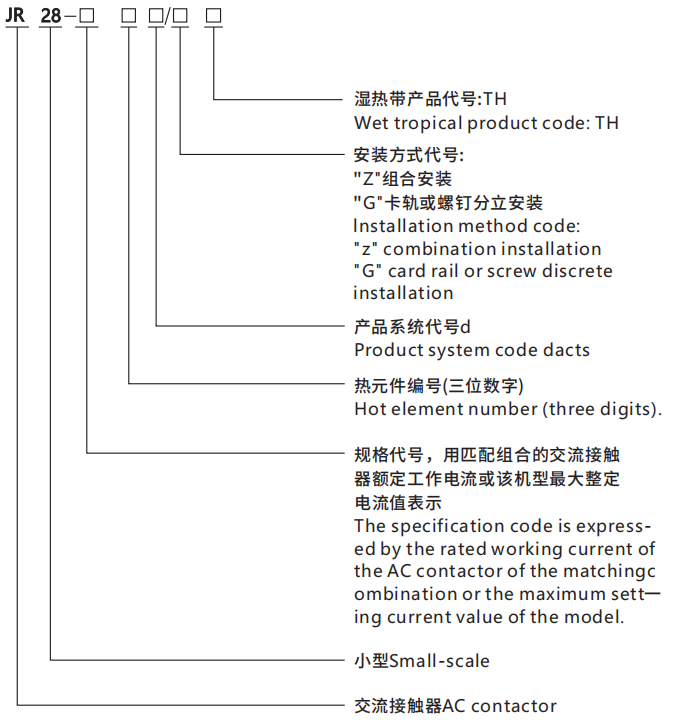

型号及含义

适用工作制

八小时工作制;

不间断工作制;

断续周期工作制，操作频率≤12次/h

工作条件和安装条件

额定绝缘电压Ui:690v

周围空气温度:-5~40℃

海拔:≤2000m

大气条件:周围空气温度为40℃时，大气相对湿度不超 过50%，20℃时最大相对湿度不超过90%

贮存环境:温度-25℃~+55℃，相对湿度(25℃时)95%

染污等级:3级

外壳防护等级:IP10

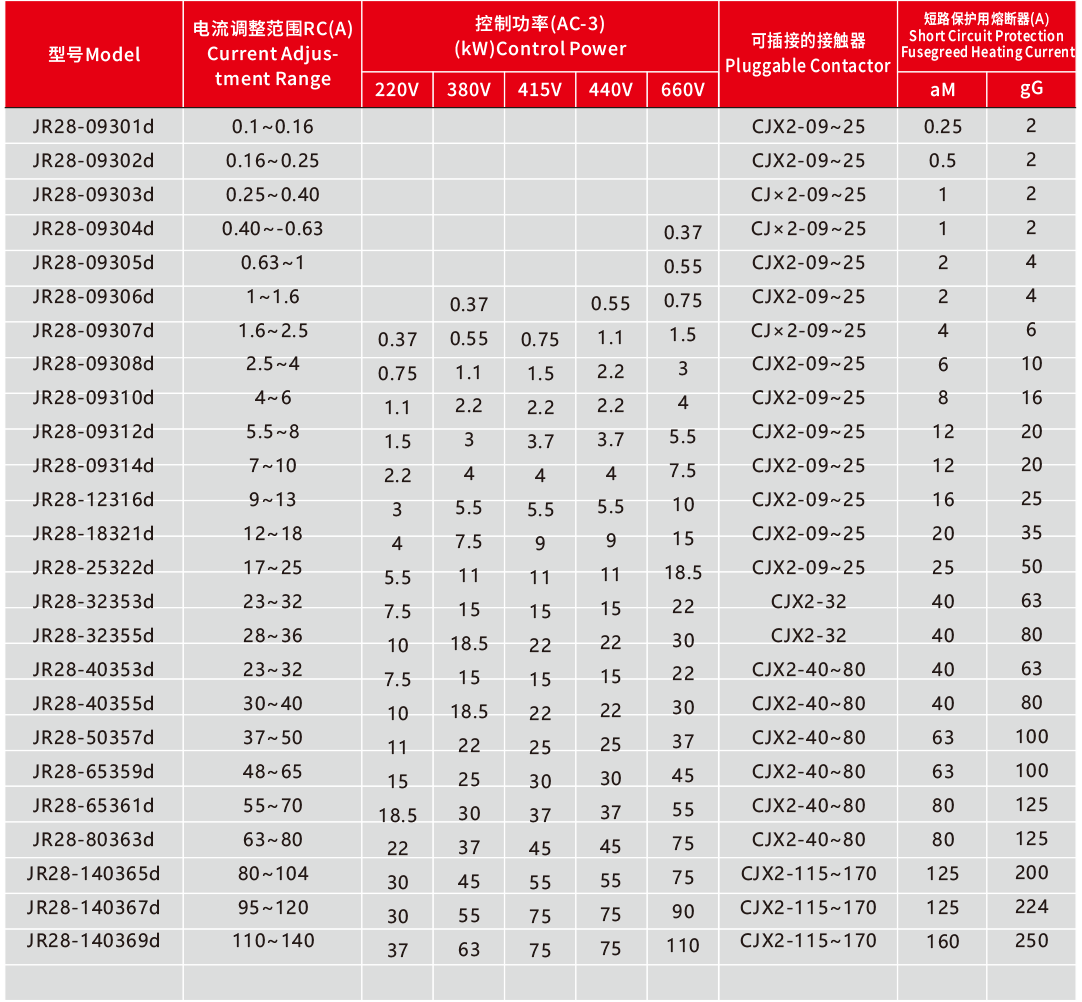

整定电流调节范围及编号

结构型式

双金属片式;

三组;

脱扣等级为“10”级;

有整定电流调节装置;

有周围空气温度补偿;

带断相保护;

手动和自动复位;

具有脱扣指示;

辅助触头为电气上分开的一常开和一常闭触头;

有常闭触头断开钮;

有机构检测钮。

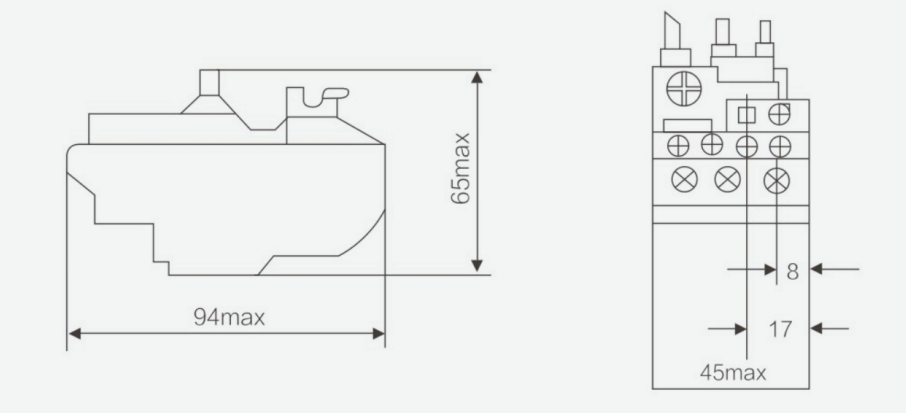

外形尺寸与安装尺寸

外形尺寸与安装尺寸

订货时请写明以下内容:

接触器完整的名称、型号;

整定电流范围;

订购数量。

例如:

订货示例:JR28热过载继电器。

电流7~10A10台。
