适用范围

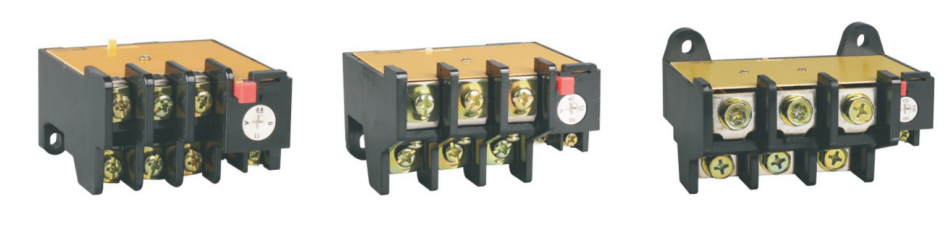

JR36系列热过载继电器(以下简称热继电器)适用于交流50Hz/60Hz，电压至690V，电 流0.25~160A的长期工作或间断长期工作的交流电动机的过载与断相保护。热继电器 具有断相保护、温度补偿、自动与手动复位、产品性能稳定可靠。

本产品符合:GB14048.4、GB14048.5、IEC60947-4-1等标准。热继电器只有独立安装 方式。该产品可与CJT1接触器组成QC36型的电磁起动器。

工作条件和安装条件

周围空气温度为:-5℃~+40℃，24小时内其平均值不超过+35℃;

海拔高度:不超过2000m;

大气条件:在+40℃时大气相对湿度不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90 %，并考虑因温度变化发生在产品上的凝露;

安装条件:安装面与垂直面倾斜度不超过±5°;

在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在 的地方;

在有防雨雪设备及没有充满水蒸气的地方;

在无显著摇动、冲击和振动的地方。

结构特点

该系列热继电器为三相双金属片式，脱扣级别为10A;

具有差动式的断相保护;

具有整定电流连续可调装置;

具有温度补偿;

具有动作灵活性检测机构;

具有检测按钮，能手动断开常闭触头功能;

具有手动与自动复位转换的调节结构;

具有电气上可分的一常开和一常闭触头;

安装方式:独立式安装。

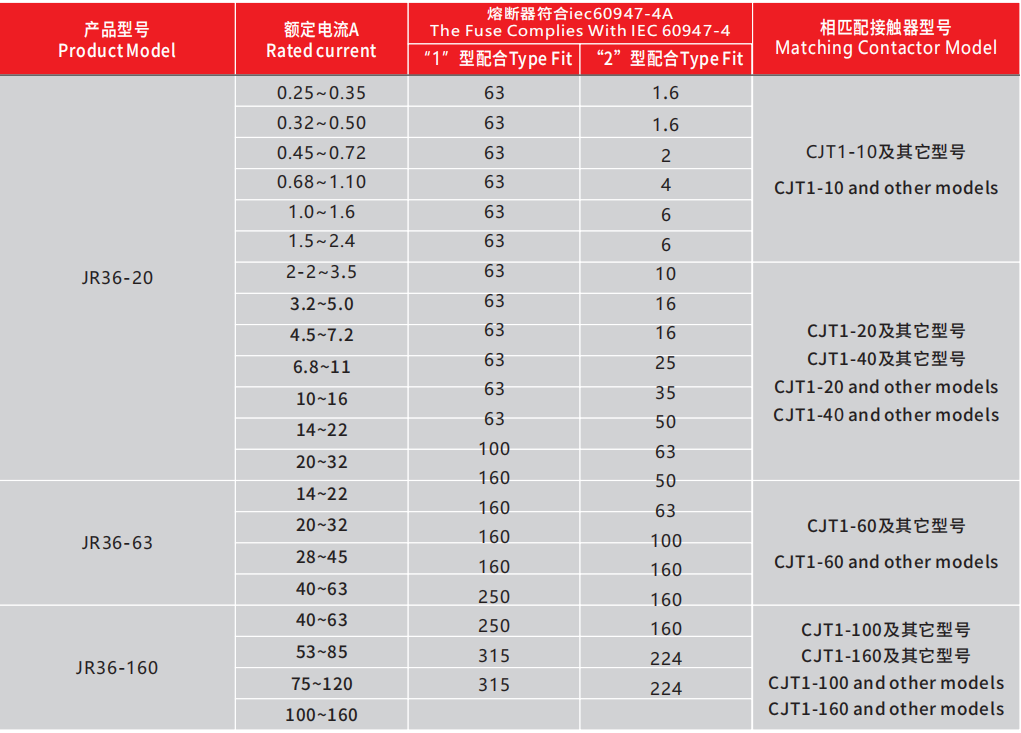

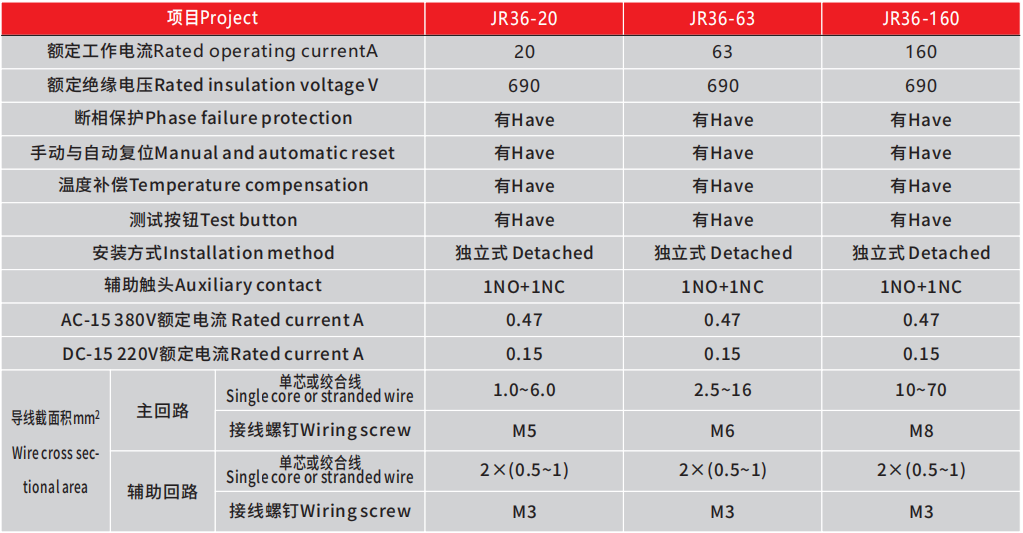

主要参数及技术性能

主要参数及技术性能
