用途

CJX2系列交流接触器主要用于交流50Hz(或60Hz)，额定绝缘电压为690V，在AC- 3使用类别下额定工作电压为380V时额定工作电流95A的电路中，供远距离接通和 分断电路，并可与适当的热过载继电器组成电磁起动器以保护可能发生过载的电路。

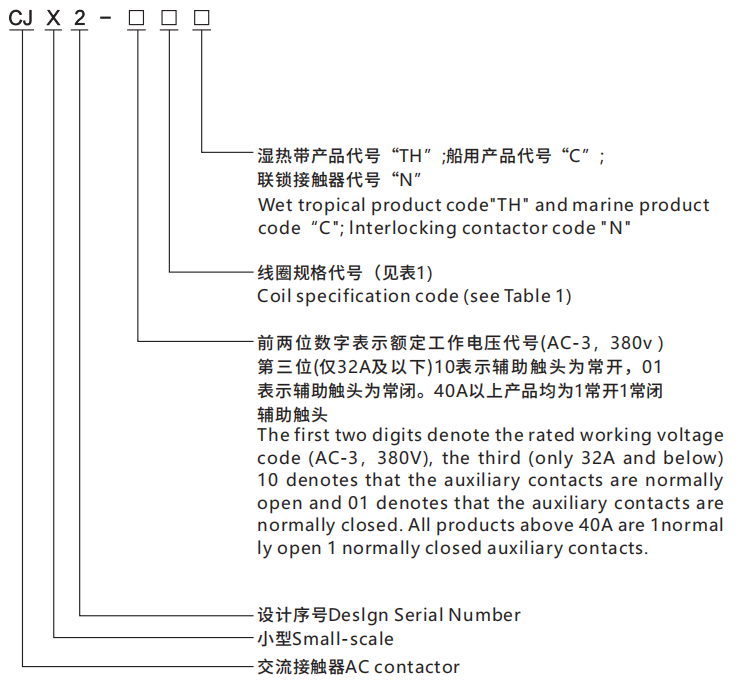

型号及含义

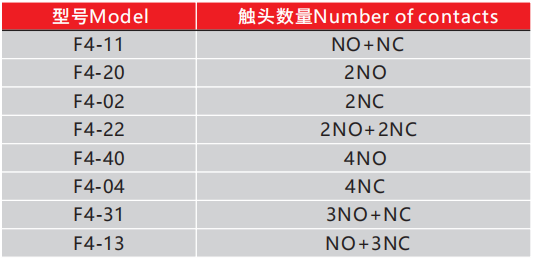

F4辅助触头组

结构特点

动作机构为直动式，触头为双断点;

侧面可加装联锁机构;

上方可加装辅助触头组(F4)或空气延时头。

工作条件和安装条件

周围空气温度为-5℃~+40℃;

安装地点海拔不超过2000m;

最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可允许有较高的相对湿度，例如20℃时达90%。对由于 温度变化偶尔产生的凝露应采取特殊的措施;

污染等级为“污染等级3”﹔

安装类别为“安装类别 ”;

除用螺钉安装外，还可采用35mm、75mm标准卡轨安装。船用交流接触器;

周围空气温度-25℃~+45℃;

大气条件:可有凝露、盐雾、油雾、霉菌、海上潮湿空气等存在;

各方向倾斜不大于22.5°，可方向摇摆不大于22.5°，周期10秒;

振动:可安装和使用在频率2-13.2Hz，振幅为±1mm以内，又可使用在频率13.2~100Hz，加速度为±7mls2以内的地方。

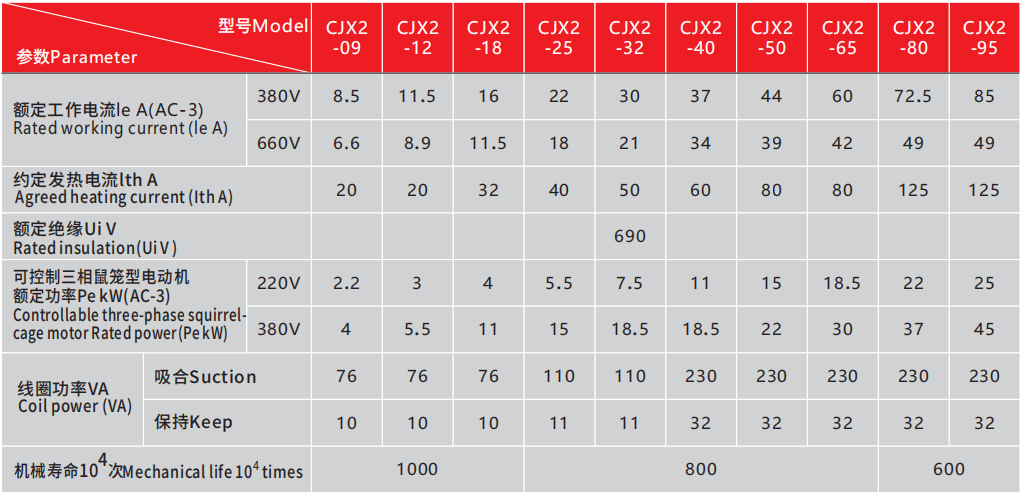

技术参数

本系列产品符合标准:IEC60947-4，GB14048.4

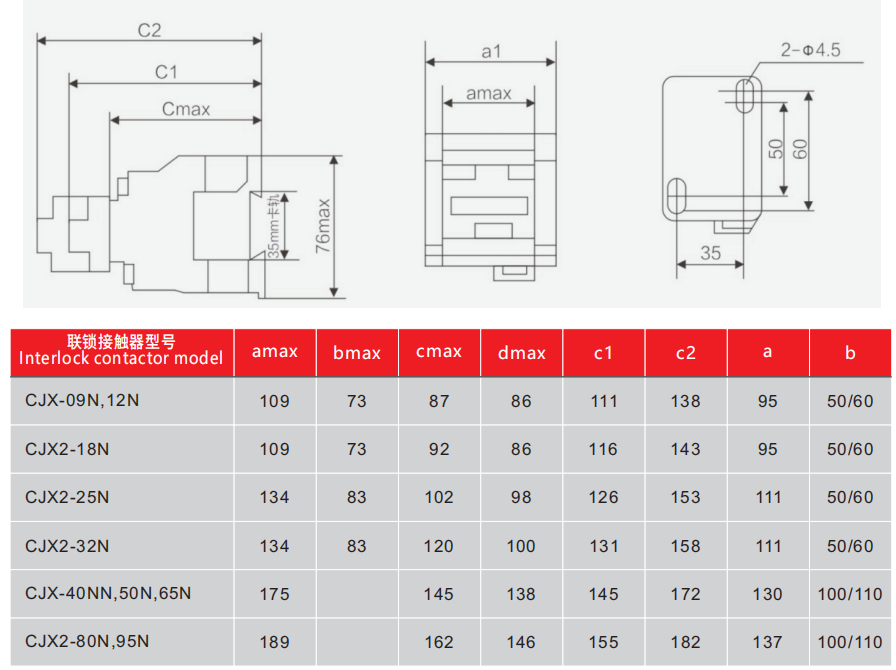

外形尺寸与安装尺寸

订货须知

订货时请写明以下内容:

接触器的全型号及名称;

控制线圈电压规格;

安装座的类型;

是否加辅助触头（50、80机型辅助触头型号为:SS-5，其余机型辅助触头型号为F4-11);

订购数量。

例如:

订货型号:交流接触器CJ×2-09，F4-11，100套。

特殊电压规格产品，如用户需要可特殊订货。
