用途

CJX2四极交流接触器主要用于交流50Hz(或60Hz)，额定绝缘电压为690v，在AC-3使用类 别下额定工作电压为380V时三相四线制电路中，供远距离接通和分断使用。

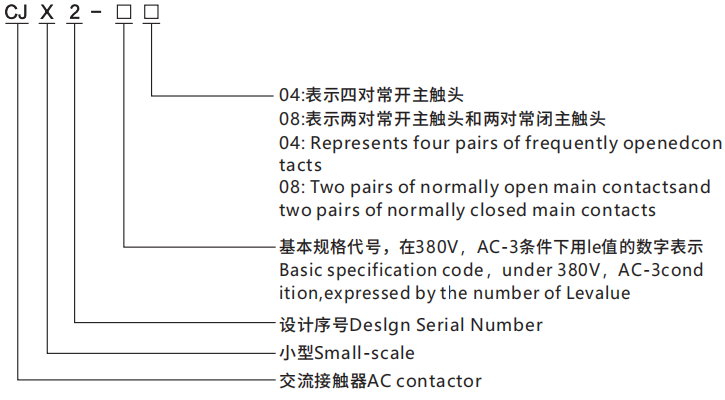

型号及含义

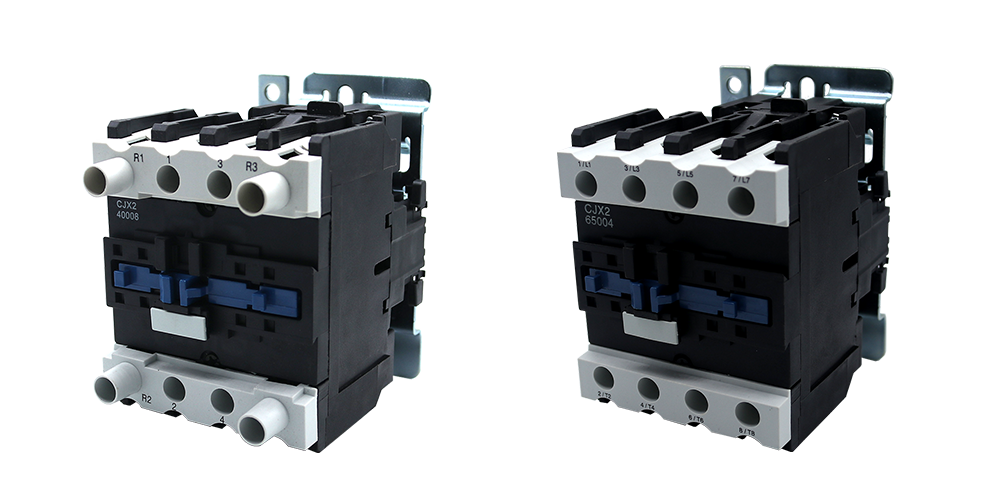

结构特点

该系列产品为四极交流接触器，具有两对常开主触头和两对常闭主触头，用来实现 电路的切换(电源切换或负载切换)，用单台产品即可完成可靠切换;如果用普通的其 它产品来达到电路切换的目的，需要两台在结构上有联锁功能的产品才能满足要求; 这无论从价格还是从体积上，都超出了该系列产品。另外，该系列产品在正常工作 时，控制回路不通电，实现了节能运行。所以该产品具有切换可靠，高性能和高经 济技术指标等特点。

接触器具有各种组合功能，除安装面外，其余各面均能加装附件，以扩展产品的使 用功能。

a.接触器的两侧可加装辅助触头组

b.接触器的端面可加装辅助触头组或空气延时头

c.接触器的线圈上还可加装延时模块、接口模块或过电压抑制器等功能模块

工作条件和安装条件

环境温度为-5℃~+40℃，24h内平均温度不超过+35℃;

安装地点海拔不超过2000m;

安装地点的空气相对湿度在最高温度+40℃时不超过50%，在较低温度时可允许有较高的相对湿度，例如20℃时达90%。 对于温度变化在产品表面上偶尔产生的凝露应采取特殊措施;

周围环境污染等级为“污染等级3”;

产品安装类别为“安装类别Ⅲ”;

产品安装面与垂直面的倾斜度不大于5°。

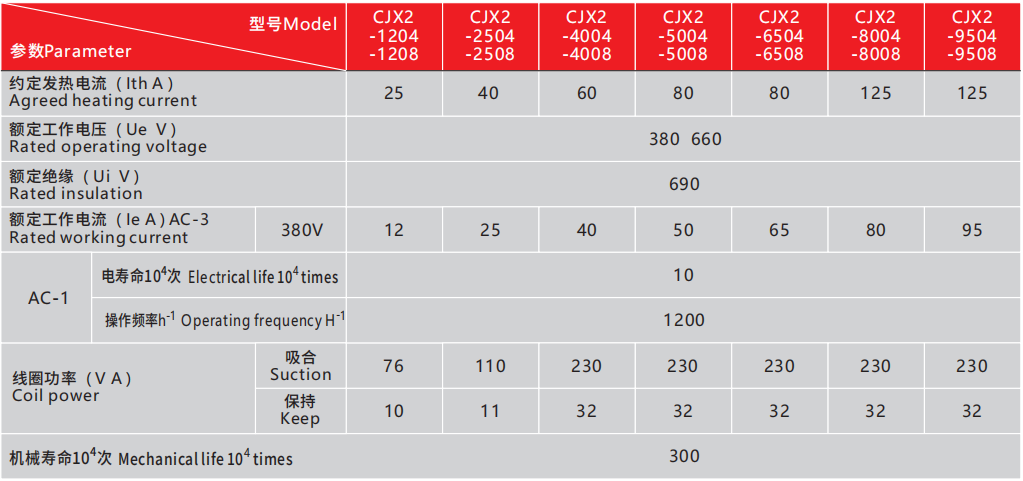

主要技术参数
