适用范围

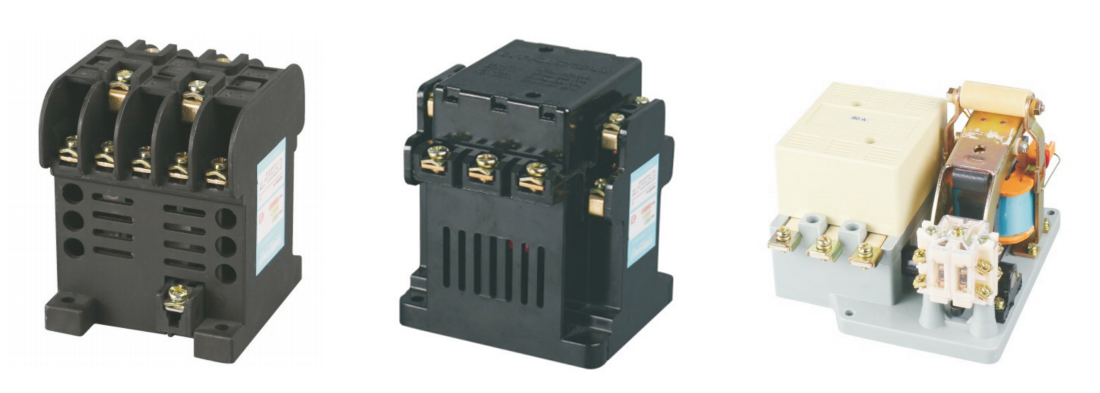

CJT1系列交流接触器(以下简称接触器)，适用于交流50Hz(或60Hz)，额定工作电 压至380V，额定电流至150A的电力线路中，作远距离接通与分断电路之用，并可 与适当的热继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电 路。本产品符合IEC60947-4-1、GB14048.4及JB/T8730标准，是CJ10系列接 触器的替代产品。

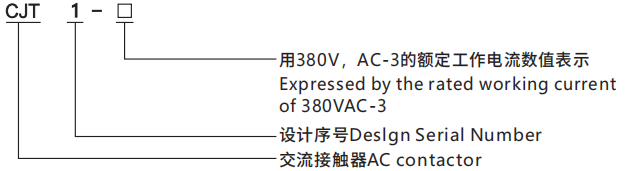

型号及含义

工作条件和安装条件

周围空气温度为:-5℃~+40℃，24小时内其平均值不超过+35℃;

海拔高度:不超过2000m;

大气条件:最高温度+40℃时，空气的相对湿度不超过50%;在较低温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应 采取特殊的措施;

污染等级:3级;

安装类别:III类;

安装条件:安装面与垂直面倾斜度不大于±5°;

冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。

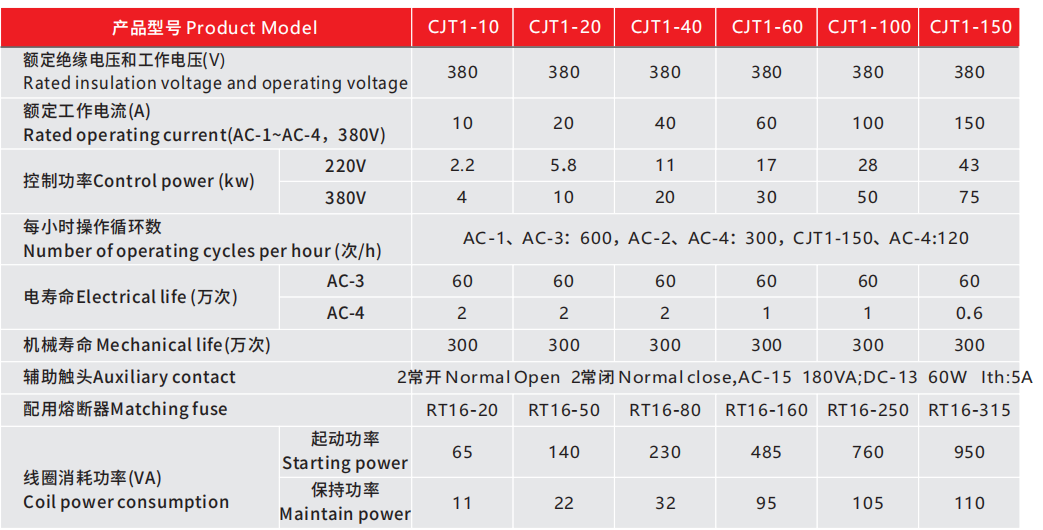

技术参数

接触器按电流等级分为:10A、20A、40A、6OA、100A、150A。

线圈额定控制电源电压Us为:交流(50Hz):36V、110V、127V、220V、380V。

动作条件:吸合电压为(85%~110%)Us;释放电压为(20%~75%)Us

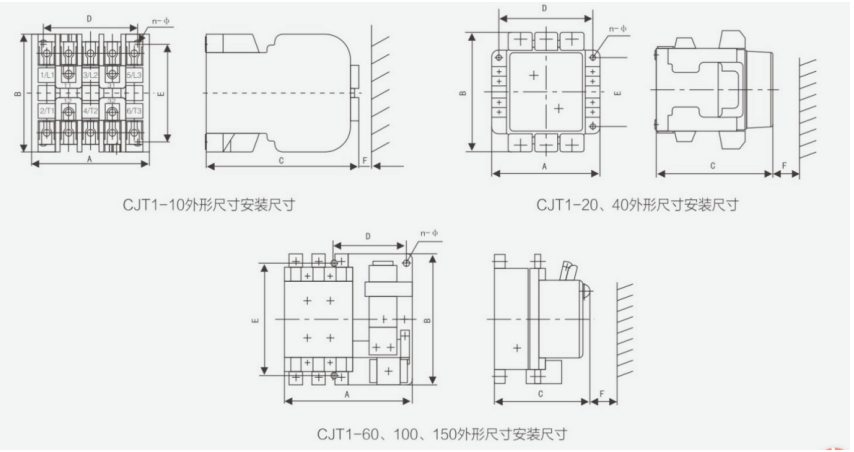

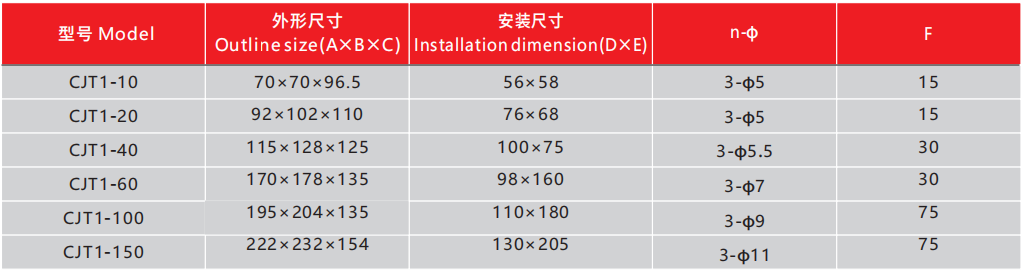

外形尺寸与安装尺寸
