适用范围

CJ20系列交流接触器(以下简称接触器)，适用于交流5 0 H z (或6 0 H z )，额定电压至 6 6 0 v，额定电流至6 3 0 A的电路中，供远距离接通和分断电路之用，并可与适当的 热过载继电器组合，以保护可能发生操作过负荷的电路。

接触符合I EC6 0 9 4 7 - 4 - 1、G B 1 4 0 4 8 . 4标准。

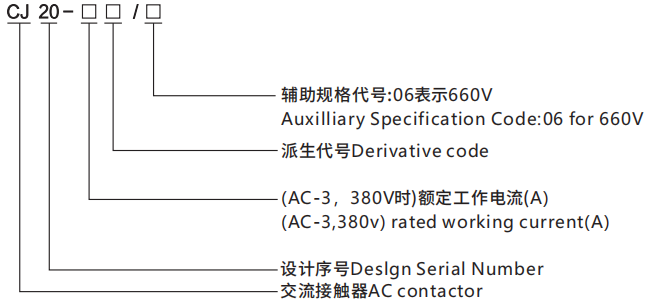

型号及含义

结构特点

接触器的触头系统为直动式、双断点布置，CJ20-40A及以上辅助触头作为独立 组件安装在主触头的两侧,在电气上分开的。

CJ20-10~25A产品既可用螺钉安装，也可用35mm标准卡轨安装。

CJ20-10~16A产品采用双断点简单开断灭弧室，其余均采用棚片灭弧罩，具有分断能力高、可靠性高的优点;

CJ20-63~630A节电产品具有直流通用节电模块，不仅可以派生消声节能产品或直流操作产品，而且不占用辅助触头，从而大大提高了产品的可靠性和寿命。

工作条件和安装条件

周围空气温度为：-5℃~+40℃,24小时内其平均值不超过+35℃;

海拔高度：不超过2000m;

大气条件：最高温度+40℃时，空气的相对湿度不超过50%，在较低温度下可允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施;

污染等级：3级;

安装类别： Ⅲ类 ;

安装条件：安装面与垂直面斜度不大于±5°;

冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

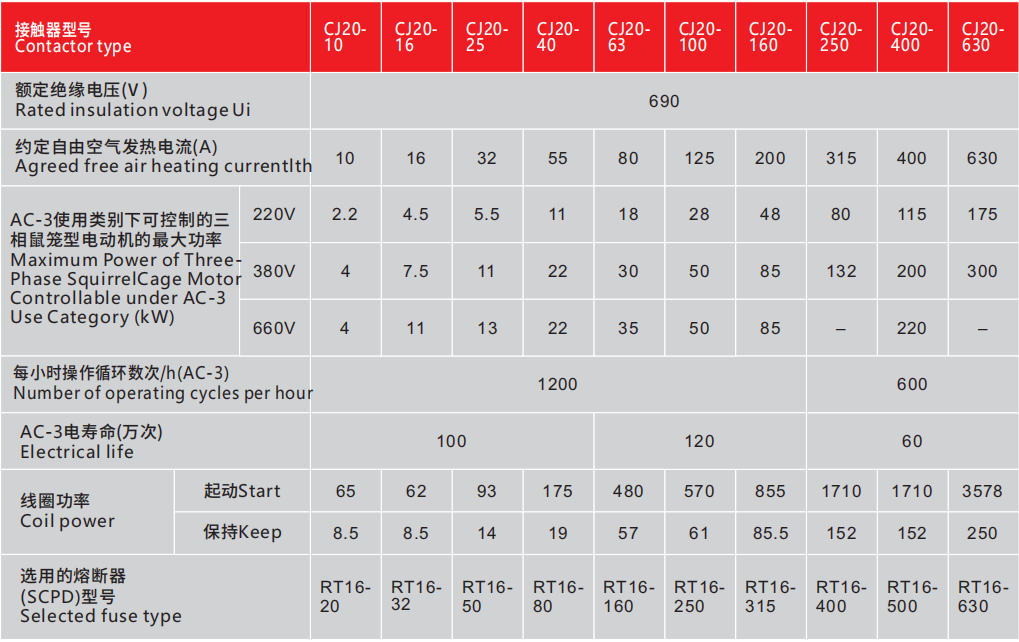

主要技术参数

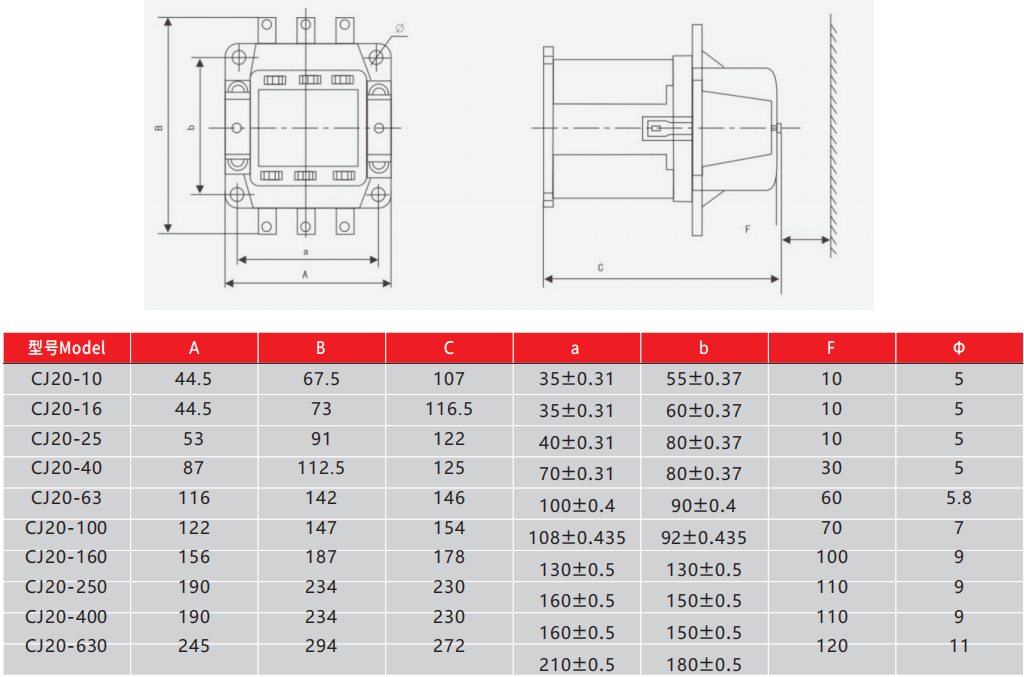

外形尺寸与安装尺寸

订货须知

订货时请写明以下内容:

接触器完整的名称、型号；

线圈的额定控制电源电压和频率或规格代号；

辅助触头组合情况，如不指明，160A及以下规格均提供两常开两常闭，250A及以上规格均提供四常开两常闭。

订购数量。

例如:

订货示例:CJ20-63交流接触器。

线圈电压380V 50Hz 10台。
