用途

CJ19系列切换电容接触器(以下简称接触器)主要用于交流50Hz (或60Hz )，额定绝缘 电压为690V，在AC- 6b使用类别下额定工作电压为400V时额定工作电流至87A的低 压无功功率补偿设备中，通断低压无功功率补偿用的电容器组，用以调整电系统的 功能因数COS值。接触器附有抑制涌流装置，能有效地减少合闸涌流对电容器组的 冲击和降低操作过电压。

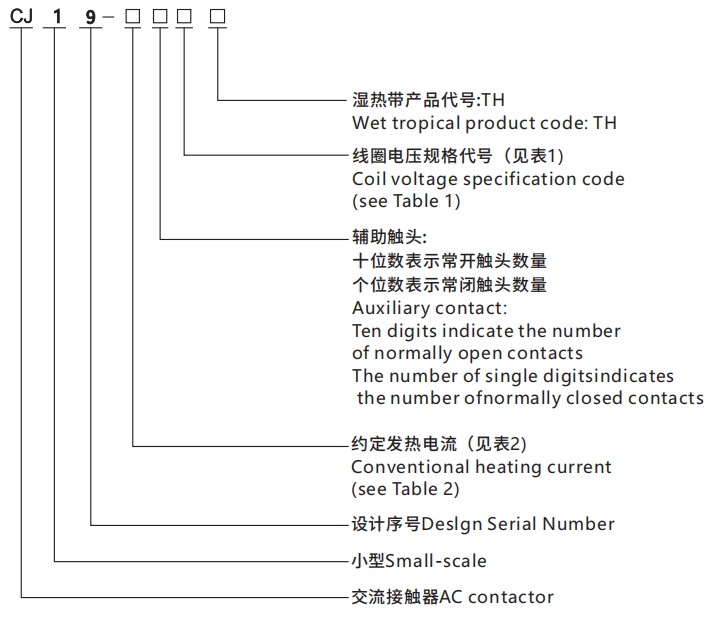

型号及含义

主线路

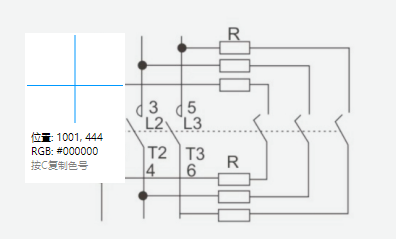

接触器主线路接线图

结构特点

接触器为防护式，动作机构为直动式，触头为双断点。

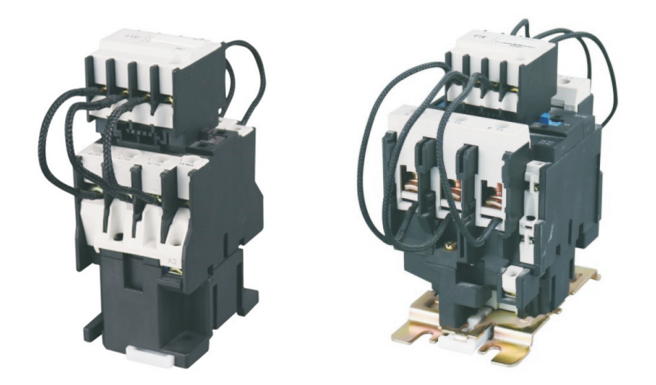

接触器由一台CJX2系列交流接触器，一台转换触头组和六根限流电阻线等零部件组成，转换触头组挂接在CJX2系列交流接触器的上方，主触头系统分上、下两层布置，上主触头接通瞬间后自行断开复位，下主触头继续闭合到位。

在接触器两侧面可加装辅助触头组，以增加辅助触头对数。

触头数量:

接触器具有三对常开主触头，每对主触头分上、下两层，每对上主触头与两根限流电阻线串联后与一对下主触头对应并联。

接触器本身还具有两对辅助触头(上层一对，下层一对，仅CJX2-18~32)或三对辅助触对(上层一对，下层两对，仅CJX2-40~125)。

在接触器的线圈接线端可加装延时、放大等各种功能模块。

本系统产品的安装尺寸均与CJ×2系列交流接触器对应相同。

工作原理

当控制回路通电后，接触器吸合，串入限流电阻线的上主触头先于下主触头接通，从而达到抑制涌流作用，完成后瞬间断开 复位，其间下主触头进入正常工作，而断开回路时则由下主触头完成，各司其责。因限流电阻瞬间接入，所以不会造成长期 的电力浪费和烧损电阻线等现象。

主要技术参数

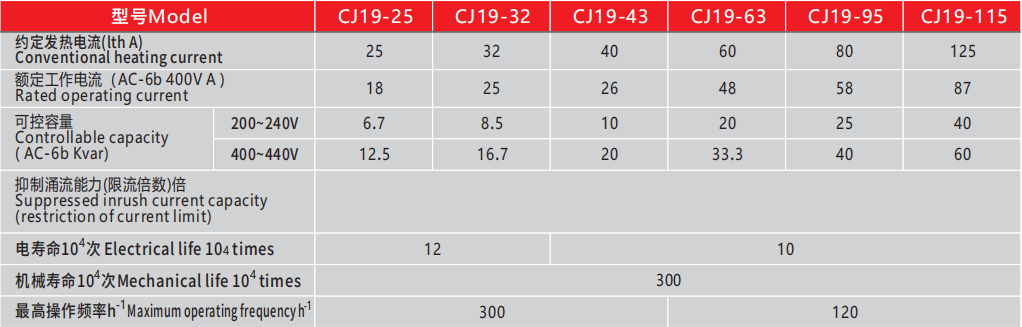

主触头和辅助触头主要技术参数

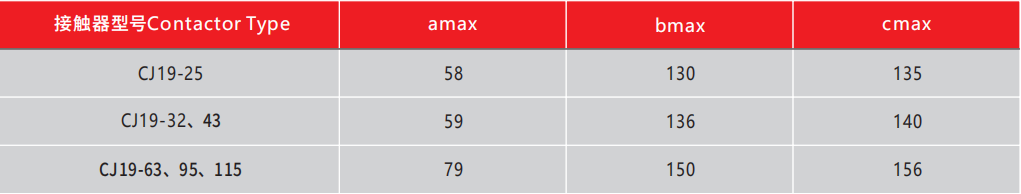

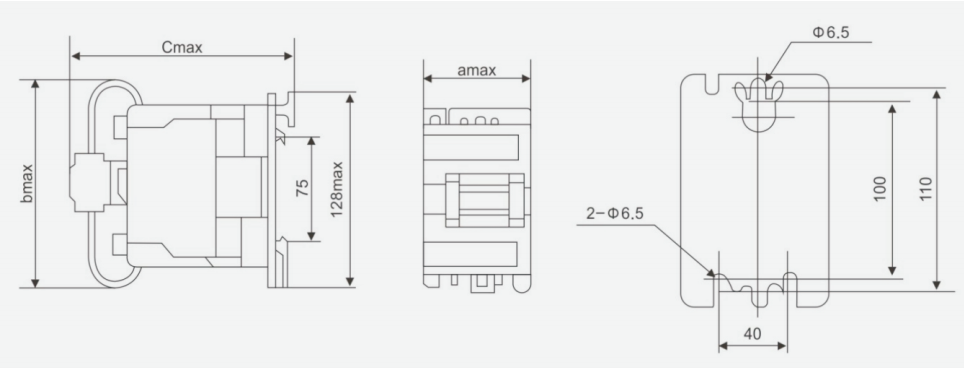

外形尺寸、安装尺寸与接线图

订货须知

订货时请写明以下内容: 接触器完整的名称、型号;

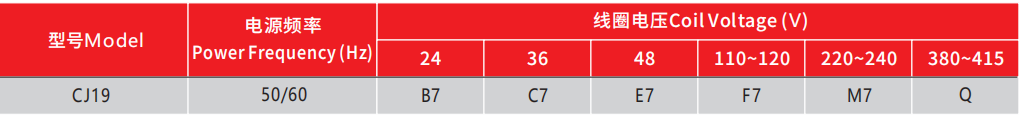

线圈的额定控制电源电压和频率或代号;

订购数量。

例如: 订货示例:CJ19-9511切换电容器接触器。

线圈电压220V50Hz 10台。
